| Tipo di pagamento: | L/C,T/T,D/P |
| Incoterm: | FOB,CFR,CIF,EXW |
| Trasporti: | Ocean,Land,Express |
| Porta: | Qingdao,Tianjin,Shanghai |
Modello: K9 C25 C30 C40
Luogo D'origine: Cina
Forma: Il giro
Materiale: Ferro duttile
Specie: Senza soluzione di continuità
Servizio Di Elaborazione: Saldatura, Flessione, Punzonatura, Decoiling, Taglio
Modello n.: K8 K9 K10 K11 K12 C25 C30 C40
Specification: DN80mm~DN2600mm
Gasket Material: NR
Coating Of Joint Area: Epoxy Coating
Inner Coating (Lining): Portland / Sulfate / High Alumina Cement Mortar
Workmanship: Centrifugal Casting
Connection Type: T Type/K Type/Self-Restrained Type
Color: Black, Red, Blue or as Request
| Unità vendibili | : | Ton |
| Tipo pacchetto | : | Raggruppamento e pacco di mare |
| Esempio immagine | : |
|
The file is encrypted. Please fill in the following information to continue accessing it
Il tubo in ghisa duttile centrifughe è una sorta di tubo realizzato in ghisa di grafite sferica mediante processo di rotazione centrifuga. I tubi, che possono trasmettere molti media fluidi come acqua, petrolio e gas, sono ampiamente utilizzati in vari progetti di condutture per metallurgia, miniera, conservazione delle acque, petrolio e servizio di servizio pubblico urbano.
Con la sua alta resistenza, l'alta allungamento, la resistenza alla corrosione, la resistenza allo shock, la facile costruzione e molte altre caratteristiche sottili, il tubo di ferro duttile è la scelta migliore nel mondo di oggi per trasmettere acqua e gas in sicurezza. Il ferro duttile, chiamato anche ferro nodulare o ferro di grafite sferoidale, è caratterizzato dalla presenza di grafite sferoidale nei getti risultanti.
I tubi di ferro duttile sono disponibili in una gamma di diametri da 80 mm a 1600 mm e sono adatti sia per la trasmissione e la distribuzione dell'acqua potabile (in conformità con BS EN 545) e fognatura (in conformità con BS EN 598).
I tubi di ferro duttile sono semplici da articolare, possono essere posati in tutte le condizioni meteorologiche e spesso senza la necessità di un riempimento selezionato. Il suo elevato fattore di sicurezza e la capacità di adattarsi al movimento del terreno lo rendono il materiale ideale per una vasta gamma di applicazioni.
I prodotti soddisfano rigorosamente gli standard seguenti:
ISO 2531 tubi di ferro duttile, raccordi e accessori per condutture di pressione.
BS EN545 Pipi di ferro duttile, raccordi e accessori e le loro articolazioni per i gasdotti. Requisiti e metodi di prova.
BS EN598 Pipi di ferro duttile, raccordi, accessori e giunti per i requisiti di applicazione delle acque reflue e i metodi di prova.
ISO 7186 Tubi di ferro duttile, accessori, accessori e articolazioni per la costruzione di scarichi e fogne esterne edifici.
ISO 4179 tubi di ferro duttile per requisiti generali generali per la pressione e non a pressione con pipeline-centrali.
ISO 8179 Rivile di ferro duptile-External Zinc.
ISO 4633 Sigilla di gomma-Anelli articolari per l'approvvigionamento idrico, il drenaggio e le condutture fognarie per materiali.
ISO 8180 tubi di ferro duttile - manica in polietilene.
Specifiche di prodotto
|
All specifications products can be customized according to customer requirements |
|
|
Product Name |
Ductile Iron Pipe |
|
Size |
Outside Diameter: 98mm-1255mm |
|
Grade |
K8, K9, K10, K11, K12, C25, C30, C40, etc. |
|
Standard |
ISO2531, EN545, EN598, etc. |
|
Surface |
External bitumen coating, or as required. |
|
Internal coating |
a). Portland cement mortar lining |
|
External coating |
a). zinc+bitumen(70microns) painting |
|
Quality Control |
100% inspection + professional Lab test |
|
Certification |
ISO, CE, BSI, WRAS, SGS, etc. |
|
Package |
Standard export package, or as required. |
|
Payment |
T/T, L/C, Western Union, etc. |
|
Application |
Water supply project, drainage, sewage, irrigation, water pipeline, etc. |
|
DN(mm) |
External Diameter |
Socket Weight(Kg) |
Unit Weight(Kg/m) |
Total Weight(Kg) Length=6000mm |
|||||||
|
Size(mm) |
|
|
K8 |
K9 |
K10 |
C Class |
K8 |
K9 |
K10 |
C Class |
|
|
|
|
|
|
|
|
Class |
Kg/m |
|
|
|
|
|
80 |
98 |
3.7 |
12.2 |
12.2 |
12.2 |
C40 |
9.10 |
76.8 |
76.8 |
76.8 |
58.30 |
|
100 |
118 |
4.7 |
14.9 |
15.1 |
15.1 |
C40 |
11.12 |
94.1 |
95.4 |
95.4 |
71.42 |
|
150 |
170 |
8.5 |
21.8 |
22.8 |
22.8 |
C40 |
16.48 |
139.4 |
145.4 |
145.4 |
107.38 |
|
200 |
222 |
10.9 |
28.7 |
30.6 |
30.6 |
C40 |
22.62 |
183.6 |
194.6 |
194.6 |
146.62 |
|
250 |
274 |
15 |
35.6 |
40.2 |
44.3 |
C40 |
32.63 |
228.8 |
255.8 |
280.8 |
210.78 |
|
300 |
326 |
22.2 |
45.3 |
50.8 |
56.3 |
C30 |
43.90 |
393.3 |
326.3 |
326.3 |
285.60 |
|
350 |
378 |
26.5 |
55.9 |
63.2 |
69.6 |
C30 |
51.88 |
361.8 |
405.8 |
443.8 |
337.78 |
|
400 |
429 |
32.5 |
80 |
75.5 |
83.7 |
C30 |
60.78 |
436 |
485 |
535 |
397.18 |
|
450 |
480 |
41.6 |
80 |
89 |
99 |
C30 |
73.30 |
521.6 |
575.6 |
635.6 |
481.40 |
|
500 |
532 |
50.6 |
92.8 |
104.3 |
115.6 |
C30 |
87.20 |
607.8 |
676.8 |
743.8 |
573.80 |
|
600 |
635 |
71.9 |
122 |
137.3 |
152 |
C30 |
120.62 |
803.6 |
894.6 |
983.6 |
795.62 |
|
700 |
738 |
85.3 |
155 |
173.9 |
193 |
C25 |
142.15 |
1015.2 |
1129.2 |
1243.2 |
938.20 |
|
800 |
842 |
108.7 |
192 |
215.2 |
239 |
C25 |
177.07 |
1261.1 |
1400.1 |
1543.1 |
1171.12 |
|
900 |
945 |
140.1 |
232 |
260.2 |
289 |
C25 |
197.68 |
1532.1 |
1701.1 |
1874.1 |
1362.18 |
|
1000 |
1048 |
174.3 |
275 |
309.3 |
343.2 |
C25 |
266.28 |
1824 |
2030 |
2234 |
1771.98 |
|
1200 |
1265 |
267.5 |
374 |
420.1 |
466.1 |
C25 |
373.88 |
2511.8 |
2787.8 |
3063.8 |
2510.78 |
|
Nominal diameter |
Wall Thickness |
||||||
|
DN |
|
Pipe |
Finttings |
||||
|
Class C |
K8 |
K9 |
K10 |
K12 |
K12 |
K14 |
|
|
80 |
4.4 |
6.0 |
6.0 |
7.0 |
8.1 |
||
|
100 |
4.4 |
6.1 |
7.2 |
8.4 |
|||
|
125 |
4.5 |
6.3 |
7.5 |
8.8 |
|||
|
150 |
4.5 |
6.3 |
7.8 |
9.1 |
|||
|
200 |
4.7 |
6.4 |
8.4 |
9.8 |
|||
|
250 |
5.5 |
6.8 |
7.5 |
9.0 |
9.0 |
10.5 |
|
|
300 |
6.2 |
6.4 |
7.2 |
8.0 |
9.6 |
9.6 |
11.2 |
|
350 |
6.3 |
6.8 |
7.7 |
8.5 |
10.2 |
10.2 |
11.9 |
|
400 |
6.5 |
7.2 |
8.1 |
9.0 |
10.8 |
10.8 |
12.6 |
|
450 |
6.9 |
7.6 |
8.6 |
9.5 |
11.4 |
11.4 |
13.3 |
|
500 |
7.5 |
8.0 |
9.0 |
10.0 |
12.0 |
12.0 |
14.0 |
|
600 |
8.7 |
8.8 |
9.9 |
11.0 |
13.2 |
13.2 |
15.4 |
|
700 |
8.6 |
9.6 |
10.8 |
12.0 |
14.4 |
14.4 |
16.8 |
|
800 |
9.6 |
10.4 |
11.7 |
13.0 |
15.6 |
15.6 |
18.2 |
|
900 |
11.6 |
11.2 |
12.6 |
14.0 |
16.8 |
16.8 |
19.6 |
|
1000 |
12.6 |
12.0 |
13.5 |
15.0 |
18.0 |
18.0 |
21.0 |
|
1200 |
13.6 |
13.6 |
15.3 |
17.0 |
20.4 |
20.4 |
22.8 |
|
1400 |
15.7 |
15.2 |
17.1 |
19.0 |
22.8 |
22.8 |
26.6 |
|
1500 |
16.7 |
16.0 |
18.0 |
20.0 |
24.0 |
24.0 |
31.0 |
|
1600 |
17.7 |
18.8 |
18.9 |
21.0 |
25.2 |
25.2 |
29.4 |
|
1800 |
19.7 |
18.4 |
20.7 |
23.0 |
27.6 |
27.6 |
32.2 |
|
2000 |
21.8 |
20.0 |
22.5 |
25.0 |
30.0 |
30.0 |
35.0 |
Proprietà meccaniche
|
Nominal Size DN |
Minimum Tensile Strength, Rm Mpa |
Minimum 0.2% Proof Stress, Rp0.2 Mpa |
Minimum Elongation After Fracture,A % |
Hardness HB |
|
80-1000 |
≥420 |
≥300 |
≥10 |
≤230 |
|
1100-2600 |
≥7 |
|||
|
Note: 1. By Agreement Between Manufacture And Purchaser, The 0.2% Proof Stress (Rp0.2) May Be Measured. It Shall Be Not Less Than: · 270 MPa When A≥12% For DN 40 To DN 1000 Or A≥10% For DN ＞1000; · 300 MPa In Other Cases. 2. DN 40 To DN 1000, The Minimum Elongation After Fracture Shall Be 7% For Thickness Classes Over K12. |
||||
Lavora la pressione del test
|
Nominal Size(DN) |
Hydrostatic Works Test Pressure (Bar) |
|
80-300 |
50 |
|
350-600 |
40 |
|
700-1000 |
32 |
|
1200-2000 |
25 |
|
2200-2600 |
18 |
Spessore del rivestimento del cemento
|
DN |
Nominal Value |
Tolerance 1) |
Maximum Crack Width And Radial Displacement |
|
80-300 |
4 |
-1.5 |
0.4 |
|
350-600 |
5 |
-2 |
0.5 |
|
700-1200 |
6 |
-2.5 |
0.6 |
|
1400-2000 |
9 |
-3 |
0.8 |
|
1）A Negative Tolerance Only Is Given. Note: Pipe End May Have A Chamfer Of Maximum Length 50 Mm. |
|||
Rivestimento di zinco metallico
Quando viene applicato lo spray di zinco metallico, la massa media dello zinco per unità di area non deve essere inferiore a 130 g/m2,
con un minimo locale di 110 g/m2. La massa dello zinco secondo la richiesta del cliente è disponibile anche.
Rivestimento bitume
Lo spessore medio del rivestimento bitume non deve essere inferiore a 70 μm e lo spessore minimo locale non deve essere inferiore a 50 μm. È disponibile anche lo spessore del rivestimento bitume secondo la richiesta del cliente.
Rivestimento alternativo
|
External Coatings |
Internal Coating(Linings) |
Coating Of The Joint Area |
|
- Metallic Zinc With Finishing Layer, In Accordance With ISO 8179-1; - Zinc Rich Paint With Finishing Layer, In Accordance With ISO 8179-2; - Epoxy Coating, In Accordance With EN 14901; - Polyethylene Sleeve, In Accordance With ISO 8180; - Alloy Of Zinc And Aluminum With Or Without Other Metals, Having A Minimum Mass Of 400 G/M2, With Finishing Layer; - Extruded Polyethylene Coating In Accordance With EN 14628; - Polyurethane Coating In Accordance With EN 15189; - Cement Mortar Coating In Accordance With EN 15542; - Adhesive Tape; |
- Portland/Blast Furnace Slag/Sulphate/ High Aluminum Cement Mortar, In Accordance With ISO 4179; - Cement Mortar Lining With Seal Coat, In Accordance With ISO 16132; - Epoxy Coating, In Accordance With EN 14901; - Polyurethane Lining In Accordance With EN 15655; |
- Epoxy Coating; - Polyurethane Coating. |

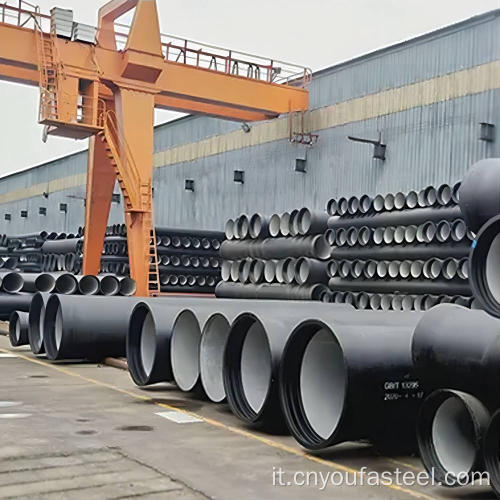

Spettacolo di prodotti
Tubo di ferro duttile
I tubi di ferro duttile sono disponibili in una gamma di diametri da 80 mm a 1600 mm e sono adatti sia per la trasmissione e la distribuzione dell'acqua potabile (in conformità con BS EN 545) e fognatura (in conformità con BS EN 598).
I tubi di ferro duttile sono semplici da articolare, possono essere posati in tutte le condizioni meteorologiche e spesso senza la necessità di un riempimento selezionato. Il suo elevato fattore di sicurezza e la capacità di adattarsi al movimento del terreno lo rendono il materiale ideale per una vasta gamma di applicazioni.
Profilo Aziendale
Imballaggio e consegna
DN80-DN300: di solito per fasci;
DN350-DN2000: di solito per massa;
Durante il trasporto, i tubi sono fissati da legni, blocchi, chiodi e corde in acciaio con cuscini sul lato in possibili direzioni in movimento;
In gran parte o container per la spedizione, la spedizione e i camion o il treno per il trasporto interno.
Offriamo diverse modalità di trasporto a seconda della destinazione del cliente: trasporto ferroviario e trasporto di navi, ecc. Il marchio di spedizione deve essere composto da: marchio, nome del venditore, nome del prodotto, standard applicabili, specifiche, pacchetto n., Contratto, calore No. Data di produzione, metodo di pesatura, peso netto, peso lordo, simboli del destinatario e protezione, ecc.
